Projetos Auto CAD
CAD 2D
Foi o nosso primeiro contato com um Software durante o curso.
Fizemos alguns objetos que usavam as Ferramentas:
* Pline, Circle , Line, Color, Rectangle,
Erase, Offset , Trim, Fillet, Arc, Polar Array e muitos outros.
E ainda aprendemos sobre as funções ( Osnaps) para fazer especificos trabalhos com medidas exatas.
 MandalaNo Auto CAD é preciso aprender grande parte das ferramentas em 2D para conseguirmos construir algo, principalmente iniciar um projeto em 3D. Usamos muito as Ferramentas: Poly Line Arc, Polar Array, Fillet, Trim e muitas outras |  Testando ferramentasPara que dominássemos as ferramentas do CAD tÃnhamos que fazer muitos exercÃcios diversificados que usam as ferramentas que desenvolvemos, só assim conseguirÃamos partir para o 3D. |  1º Peça criada e representada com coEssa foi nossa primeira experiencia fazendo o Layout de uma peça e com cotas lhe informando os valores das medidas correspondentes. |  Peça - ElaboraçãoNesta figura tÃnhamos que pensar e usar mais nossas mentes para criarmos o objeto que estava com suas informações para praticarmos. Usamos muito a ferramenta de Circulo para entendermos perfeitamente sobre o Raio deles. As linhas para fazer o seguimento do desenho e o Trim para cortarmos essas linhas desnecessárias que não precisarÃamos mais do uso delas. |
|---|
 Eslabones - Reforçando ferramentasE mais e mais peças. Com o tempo começamos a dominar as Ferramentas do Auto CAD sabendo usar muito bem usar as ferramentas: Polar Array, Circle, PolyLine, Arc e o TRIM. |  Planta Baixa - Casa1º Planta Residencial que fizemos no Modulo, nela aprendemos a usar as Hachuras correspondentes em cada item, as espessuras das paredes representando com linhas grossas ou finas e até os cortes sendo feitos por linhas tracejadas. Chegamos a entender sobre as escalas. |  Planta Baixa Banheiro - GeralDepois da Residencia, fizemos uma parte dela para entendermos melhor sobre cortes, vistas e representação de objetos por dentro. Revimos informações de espessuras de linhas para construir a estrutura do banheiro e em seguida fizemos toda a legenda no Layout com tudo que se encontra nele. |  Planta Baixa - Banheiro ResidencialEsse é o Layout do Banheiro informando sobre os pisos que serão usados na futura fictÃcia construção do Modelo de Banheiro. |
|---|
 Cortes, Vistas - Banheiro CADDepois fizemos esse banheiro nas vistas que inventamos. Para treinarmos como seria a representação de cada um em sua determinada vista e em seu determinado corte. Também foi um exercÃcio para desenvolvermos ainda mais a criação de estruturas e Hachuras corretas. |  Exercicio de PerspectivaDepois de usarmos bem o Auto CAD precisávamos ter uma Noção de Desenho Técnico para podermos criar peças em 3D, que seria o próximo passo a seguir. Então treinamos como que se representa uma peça simples com todas sua s vistas representadas, seu cortes e suas medidas que são mostradas pelas Cotas. |
|---|
CAD 3D
Depois de treinarmos todas as ferramentas do 2D, partimos para o 3D fazendo e usando as mesmas ferramentas do 2D so que agora as aplicando em Objetos solidos 3D.
Fizemos várias peças com tamanhos diversificados para treinarmos algumas novas ferramentas como:
Presspull, Fillet Edge, Extrude, Revolve, Soft e Sweep.
E usamos muito as ferramentas:
Union, Subtract e Intersect.
Vimos um pouco do processo de Render , sombra e luz. E finalizamos o Modulo com o Projeto do Robo com articulações.
Finalização de Módulo
 Teste- Ferramentas 3D CADDepois do conteúdo 2D, Aprendemos a usar algumas Ferramentas novas como: Extrude, PessPul, Loft , Reevolve, Sweep. As opções de Bolean : Union Subtract e Intersect e muitas outras. Nesta imagem fizemos uma modelagem livre só para testar essas ferramentas.. |  Teste Renderização e IluminaçãoTestamos o Render do CAD, fizemos alguns Blocos simples e testamos as opções de Mundo, Sol e os pontos de Luz . Também aplicamos algumas texturas simples, só para sabermos dessa parte do Auto CAD |  Peças - Desenho Tecnico.Lembram do Treino da Perspectiva com aquele simples peça que fizemos na pratica do 2D? Então, estavamos com um caderno cheio de peças, tudo com objetivo de dominarmos completamente as principais ferramentas que utilizamos.
As Coordenadas View, as Ferramentas PressPul, Extrude e as opções de Bolean. |  Mais Treino de PeçasQuando vimos ja tÃnhamos feito 16 peças e a cada peça que fazÃamos o nÃvel de dificultamento delas aumentava, isso para ficarmos na memoria as ferramentas 3D do Auto CAD. |
|---|
 Mais e Mais Peças..Só se aprende com treino né?! E foi assim que enfrentamos o inicio da parte 3D do CAD. |  Ultimas peças de tantas Peças...Enfim o Professor disse que isso tudo ja era o suficiente para desenvolvermos o Projeto 3D de encerramento do Modulo II de Auto CAD. |  Minions - Teste Modelagem LivreBem, ficamos admiráveis ao ver o quanto era fácil fazer modelagem "livres" no Software de Arquitetura , marcenaria e mecânica, que é o CAD.
Na verdade foi momentos de sufoco pois o CAD é muito preciso não tendo muitas disponibilidades de criarmos objetos mais dinâmicos. |  Minon - Tentando criá-loNão chegamos a Finalizá-lo pois só estávamos fazendo ele por que já tÃnhamos dominado as ferramentas 3D com as muitas peças feitas anteriormente. |
|---|
Trabalho de conclusão do Modulo II.
Tinhamos que fazer um robo de até 70mm de altura com articulações corretas e fazer o desenho técnico em folha separada de cada peça, cotando-as manualmente pelo lapis. Sendo que 1 folha deveria ter o robo completo em vistas no tamanho A3.
Isso tudo para treinarmos o uso de tudo o que vimos mais o prazer de termos a disponibilidade de imprimÃ-lo em uma impressora 3D e te-lo como brinquedo próprio.
 Robô Inteiro encaixadoTodo o Robô ficou dessa forma. Cada um fez seu próprio design de Robô, mas após desenhá-lo todo em 3D o processo ainda não terminou. Mais antes de partirmos ao Desenho Técnico das Peças, devemos conferir todo o Robô 3D e suas medidas. Em seguida vamos para o Desenho Técnico... |  Robô - Elaboração p/ Final de ModuloO Projeto Final era desenvolvermos um Robô cuja arte feita por nós que tivesse 7 cm de altura e que continha articulações para poder ser imprimido em 3D para termos como nota e lembrança do Modulo II. |  Robo CotasComo tem que ser algo com medidas exatas ou aproximadamente, fiz um rascunho no próprio projeto do Auto CAD para ficar ciente e atendo com o tamanho de cada item.
Obs: essas medidas não estão todas exatamente corretas conforme a impressão Final. |  Robo - Processo de construçãoE ai está o inicio do desenvolvimento dos encaixes corretos e precisos para a devida movimentação após a impressão para que assim nenhum problema ocorra. |  Robô - Encaixe do BraçoEssa é a peça que fechará o braço do Robô para fique estático em sua movimentação, não tendo folga nem risco de soltar do suporte do corpo. |
|---|
 Robô - Suporte de encaixe do Braço.Foi perfurado no corpo do robô um valor especifico com 1 mm a mais para o encaixe do Braço do Robô dentro do corpo. |  Robô - Estrutura de ArticulaçãoNesta Imagem já se pode ter uma noção que somente a cabeça não sera movimentada. Também podemos entender como será o encaixe do Pé e ver melhor o suporte do Braço. |  Robô - Pino do BraçoEsta imagem esta representando o pino do braço sendo encaixado fechando o braço de poder sair do suporte do Corpo do Robô. |  Robo - Eixo do PéO Eixo central irá entrar sobre as duas aberturas dos pés que serão encaixados sobre o suporte do corpo. A Abertura dos pés tem 1 mm a mais que o eixo. |
|---|
Desenho Técnico
Desenho Técnico foi util para que possamos aprender como é representada algum projeto no papel, desenhado com escalas diferentes, medidas e cotas.
Treinamos Perspectiva, vistas e cortes de uma peça, também sobre texturas, sombreamentos e angulos nos desenhos que fizemos.
Desenhamos todas as peças do Projeto final do Modulo II, que foi o Robo com Articulação, representando cada peça em uma folha A4 em sua devida escala e com as cotas que informam as medidas do desenho. Fizemos o Robo Inteiro com os cortes na folha A3 em escala 1:1.

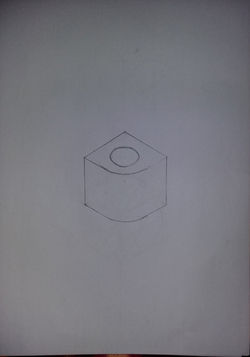

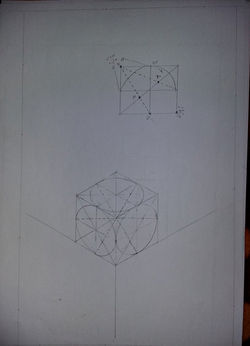

 Treino de PerspectivaIniciamos as Aulas de desenho Técnico treinando um pouco de desenho em perspectiva. |  Vistas - CelularDesenhamos um Celular nas vistas também, quase o que estávamos fazendo com o banheiro mais isso é só uma introdução para o Desenho Técnico mesmo. |  Celular em PespectivaFizemos uma representação de como seria um celular desenhado em perspectiva. essas atividades eram para podermos ter uma noção básica do que o Desenho Técnico se aplica. |  Treino Compasso - Peça Simples.Nesta peça, pegamos um angulo de 30º e a desenhamos usando os esquadros e principalmente o compasso. Aprendemos a como podemos fazer um circulo não só em um padrão mais também com angulação nas peças. Achando os pontos corretos para traçar em casa parte. |
|---|

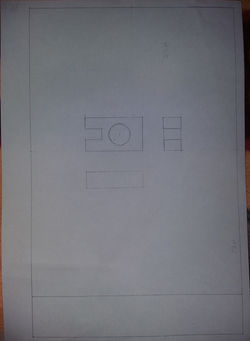

 Peça pronta.Depois de descobrirmos a angulação certa do "Fillet" da peça. Apagamos as linhas e deixamos somente a peça. Por incrÃvel que pareça, uma coisa simples demorou alguns minutos. |  Representação - Vistas Desenho Tec.Para fazermos isso, precisamos descobrir o centro da folha. As margens da Folha A4 são: 7mm nas laterias e na 4º parte na orientação paisagem 25mm. ( 210x297 mm). Em seguida fazemos uma linha de 30mm acima na orientação retrato. Depois disso só encontrar o cento da folha e iniciar o desenho das 3 vistas ( Planta. Elevação e Lateral) |  Vistas de peças.Depois de dividirmos a folha no meio com as margens da Folha A4 e seu carimbo, agora é só treinar fazendo algumas peças do livro no papel. nada de CAD, tudo a mão mesmo e com as respectivas medidas correspondentes da peça. |  Vistas de peçasEssa peça usamos o compasso para fazer o circulo do meio. Neste caso so achamos o centro da peça e fizemos unicamente com o compasso em uma volta, pois a peça não estava em angulação. |
|---|
 Vistas - PeçasMais treinos de peças representadas em desenho Técnico. |  Vistas - PeçasE la vamos nós sob o treino de peças, só que dessa vez em 2D e na mão. |  1º Aula de Oriet. em Vistas, cortes.Esta representação fizemos em folha A3. A peça central foi criada no angulo de 90º em escala 1:50. Aprendemos a Usar o escalÃmetro para ampliar ou reduzir o tamanho de uma peça para a correta visualização no papel correspondente. Neste desenho foram feitos as vistas, alinha de corte e o desenho das Primeiras Cotas que fizemos. |  Luz e Sombra - Peças.Conforme fomos fazendo as peças ao mesmo tempo estávamos aperfeiçoando os conhecimentos nas escalas e nos desenhos. Aprendemos que a sombra de um objeto, a representação do material é mais junta e acumulada diferente de partes lumiadas em que o material é mais separado. |
|---|
 Sombreamento de peças.Depois da representação das sombras e da luz dos objetos, fizemos o sombreamento de uma peça inventando um ponto de luz qualquer. |  Materiais e texturas.Vimos muitas texturas diferentes que são utilizadas nos objetos. Então fizemos uma estrutura que usa-se dois tipos diferentes de texturas, que na imagem estão representados por Mármore e madeira. |  Robo - RascunhoEnfim chegou o desenho Técnico das peças do projeto final do Modulo II. O Robô Articulado. |  Desenho técnico - Cabeça do RobôCabeça Representada na Escala 1:50 mostrando seus cortes e suas respectivas cotas "medidas". |
|---|

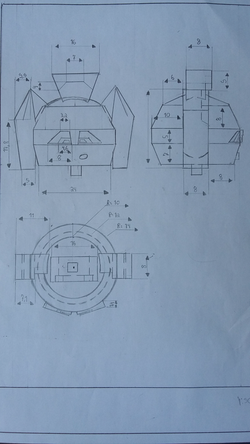

 Desenho Técnico - Corpo do RobôCorpo do Robô representado na Escala 1:50 mostrando seus cortes e suas respectivas cotas "medidas". |  Desenho Técnico - Braço do RobôBraço do Robô representado na Escala 1:50 mostrando seus cortes e suas respectivas cotas "medidas". |  Desenho Técnico - Pino Braço - RobôPino do Braço do Robô representado na Escala 1:20 mostrando seus cortes e suas respectivas cotas "medidas". |  20150925_134934_editedParte do Pé do Robô representado na Escala 1:25 mostrando seus cortes e suas respectivas cotas "medidas". |
|---|
 Desenho Técnico - Eixo do Pé - RobôEixo do Pé do Robô representado na Escala 1:20. Sem cortes, com somente 3 cotas. |  Desenho Técnico, Robô em Cortes - A3Depois de todas as peças serem desenhadas e cotadas. Fizemos todo o Robô em folha A3, com cortes na escala 1:100 com seu tamanho Original de 7 cm. |
|---|
